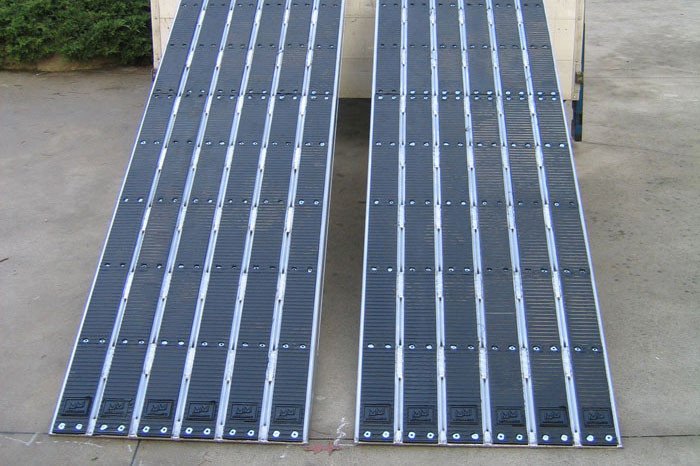

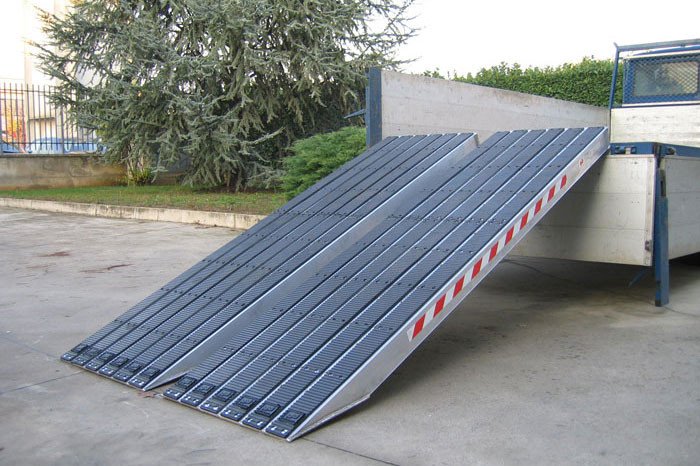

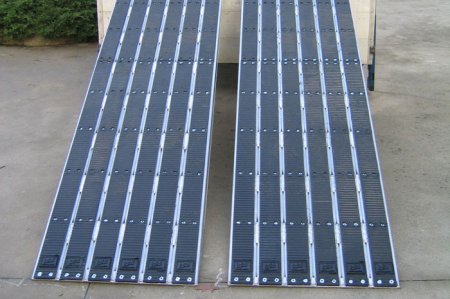

Robuste Schwerlastrampen für maximale Anforderung und Sicherheit
Diese Produktbaureihe wurde entwickelt, um die sichere Bewegung von Schwerstfahrzeugen zu gewährleisten. Dank spezieller Profile und präziser mechanischer Bearbeitungen bietet sie herausragende Leistungen.
- Standardausführung: Fräsung im Abstand von 50/50 mm, ideal für Fahrzeuge mit Stahlketten.
- Optionale Ausführung: Fräsung im Abstand von 25/30 mm, geeignet für Fahrzeuge mit Vollgummireifen.
Die Baureihe ist in verschiedenen Breiten und Kopftypen erhältlich, wird ohne Ränder gefertigt und ist besonders bei Schwerlastanhänger-Herstellern beliebt. Verankerungsketten sind im Lieferumfang enthalten.
Für alle Maße und Gewichte beachten Sie bitte unser Datenblatt siehe Downloads unten.
 |

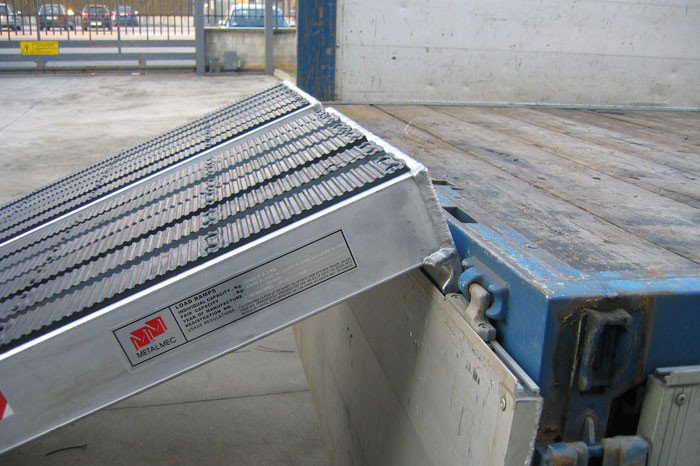

Kopftypen
 |
Standardkopf |
 |
Kopf mit Haken auf Wunsch |
 |
Kopf mit Abstützung auf Wunsch |
 |
Kopf mit Rohr auf Wunsch |
| Modell | Paarweise Tragkraft bei Achsabstand |
Länge mit Standardkopf |
Breite außen B |
Gewicht |
||
| 1.500 mm | 1.750 mm | 2.000 mm | ||||
| M120S/5/20 R | 21.700 kg | 21.700 kg | 21.700 kg | 2.000 mm | 600 mm | 163 kg |
| M120S/5/25 R | 21.700 kg | 21.700 kg | 21.700 kg | 2.500 mm | 600 mm | 203 kg |
| M120S/5/30 R | 15.958 kg | 19.149 kg | 21.700 kg | 3.000 mm | 600 mm | 243 kg |
| M120S/5/35 R | 11.968 kg | 13.678 kg | 15.958 kg | 3.500 mm | 600 mm | 282 kg |
| M120S/5/40 R | 9.574 kg | 10.638 kg | 11.968 kg | 4.000 mm | 600 mm | 321 kg |
| M120S/5/45 R | 7.979 kg | 8.704 kg | 9.574 kg | 4.500 mm | 600 mm | 361 kg |
| M120S/5/50 R | 6.839 kg | 7.365 kg | 7.979 kg | 5.000 mm | 600 mm | 400 kg |
| M120S/5/55 R | 5.984 kg | 6.383 kg | 6.839 kg | 5.500 mm | 600 mm | 440 kg |
| Modell | Paarweise Tragkraft bei Achsabstand |
Länge mit Standardkopf |
Breite außen B |
Gewicht |
||
| 1.500 mm | 1.750 mm | 2.000 mm | ||||
| M120S/6/20 R | 26.300 kg | 26.300 kg | 26.300 kg | 2.000 mm | 720 mm | 196 kg |
| M120S/6/25 R | 26.300 kg | 26.300 kg | 26.300 kg | 2.500 mm | 720 mm | 244 kg |
| M120S/6/30 R | 19.149 kg | 22.979 kg | 26.300 kg | 3.000 mm | 720 mm | 291 kg |
| M120S/6/35 R | 14.362 kg | 16.414 kg | 19.149 kg | 3.500 mm | 720 mm | 339 kg |
| M120S/6/40 R | 11.489 kg | 12.766 kg | 14.362 kg | 4.000 mm | 720 mm | 385 kg |
| M120S/6/45 R | 9.574 kg | 10.445 kg | 11.489 kg | 4.500 mm | 720 mm | 433 kg |
| M120S/6/50 R | 8.207 kg | 8.838 kg | 9.574 kg | 5.000 mm | 720 mm | 480 kg |
| M120S/6/55 R | 7.181 kg | 7.659 kg | 8.207 kg | 5.500 mm | 720 mm | 528 kg |
Für detaillierte Beratung zur Bestimmung Ihrer benötigten Rampe oder Sonderanfertigungen beraten wir Sie selbstverständlich jederzeit gerne!
Sie erreichen uns über unser Anfrageformular oder unter der Telefonnummer +43 (0)664 4540493
Hier finden Sie das Datenblatt unserer Aluschienen und eine Anleitung zur Berechnung der Schienenlänge:
